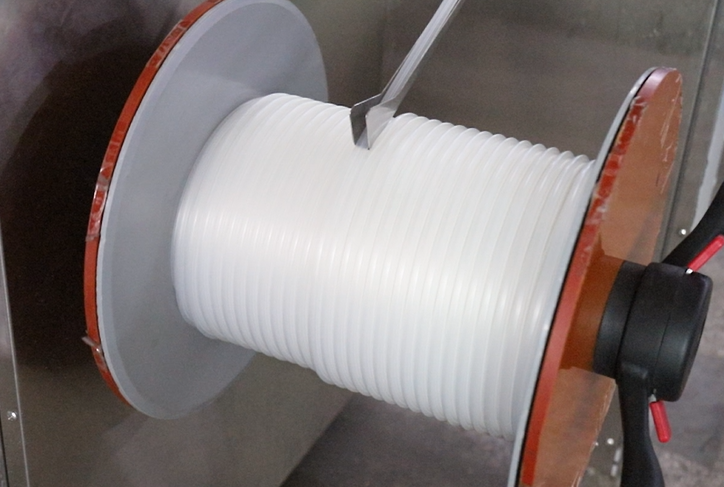

پائپ ایکسٹروژن ٹکنالوجی
جدید پلاسٹک پائپ ایکسٹروژن مشین صنعتی انجینئرنگ کے ایک اہم مقام کی نمائندگی کرتی ہے ، جس میں صحت سے متعلق میکانکس کو جدید پولیمر پروسیسنگ ٹکنالوجی کے ساتھ ملایا گیا ہے۔ یہ نفیس سامان کچے پلاسٹک کے مواد کو آپریشنز کے احتیاط سے آرکیسٹریٹ ترتیب کے ذریعے اعلی - معیار کے پائپوں میں تبدیل کرتا ہے۔ بنیادی اجزاء اور ان کی بات چیت کو سمجھنا پلاسٹک مینوفیکچرنگ انڈسٹری میں شامل ہر شخص کے لئے ضروری ہے یا ان کے پیداواری عمل کو بہتر بنانے کی کوشش کرنا ہے۔
پائپوں کے اخراج نے تعمیر اور انفراسٹرکچر سے لے کر میڈیکل اور آٹوموٹو ایپلی کیشنز تک متعدد صنعتوں میں انقلاب برپا کردیا ہے۔ اس تبدیلی کے مرکز میں پلاسٹک پائپ ایکسٹروژن مشین ہے ، جو کامل ہم آہنگی میں کام کرنے والے خصوصی اجزاء کی ایک پیچیدہ اسمبلی ہے۔ یہ مشینیں عام طور پر پائپ قطر اور دیوار کی موٹائی کی وضاحتوں پر منحصر ہے ، 0.5 سے 40 میٹر فی منٹ تک پیداوار کی رفتار سے چلتی ہیں۔
2023 میں پلاسٹک کے پائپوں کے لئے عالمی منڈی تقریبا $ 92.8 بلین ڈالر تک پہنچ گئی ، جس میں 2030 کے دوران کمپاؤنڈ سالانہ نمو کی شرح 4.8 فیصد کی متوقع ہے ، جس سے ان مینوفیکچرنگ سسٹم کو سمجھنے کی اہم اہمیت کی نشاندہی کی گئی ہے۔
ایکسٹراڈ پلاسٹک پائپوں کی کلیدی درخواستیں
پلمبنگ اور انفراسٹرکچر
تقسیم کے نظام
سیال ٹرانسپورٹ سسٹم
صحت سے متعلق نلیاں
کیمیائی نقل و حمل
ڈائی ہیڈ ڈھانچہ: بنیادی طور پر صحت سے متعلق
ڈائی ہیڈ ڈھانچہ کسی بھی پلاسٹک پائپ اخراج مشین میں بنیادی تشکیل دینے والے جزو کے طور پر کام کرتا ہے۔ یہ تنقیدی اسمبلی حتمی جہتی درستگی اور تیار کردہ پائپوں کی سطح کے معیار کا تعین کرتی ہے۔ جدید ڈائی ہیڈ دباؤ کے تحت کام کرتے ہیں جو عام طور پر 200 سے 500 بار (2،900 سے 7،250 PSI) تک ہوتے ہیں ، جس میں درجہ حرارت پر قابو پانے کی درستگی متعدد حرارتی زون میں ± 1 ڈگری کے اندر برقرار رہتی ہے۔
ڈائی ہیڈ کے کلیدی اجزاء
مینڈریل
مرنے کے اندر مرکزی طور پر پوزیشن میں ، پائپ کے اندرونی قطر کو رواداری کے ساتھ تخلیق کرتا ہے جتنا سخت صحت سے متعلق درخواستوں کے لئے ± 0.05 ملی میٹر ہے۔
بیرونی ڈائی رنگ
دیوار کی موٹائی کا تعین کرنے والے اجزاء کے مابین فاصلے کے ساتھ ، بیرونی قطر قائم کرتا ہے۔
سرپل مینڈریل ڈیزائن
پولیمر کو ہیلیکل چینلز کے ذریعے پگھلیں ، یکساں بہاؤ کی شرحوں کو یقینی بناتے ہوئے جو عام طور پر فریم میں 2 ٪ سے بھی کم ہوتے ہیں۔
حرارتی زون
عام تھرموپلاسٹکس کے لئے 180 ڈگری اور 250 ڈگری کے درمیان درجہ حرارت برقرار رکھنے کے لئے متعدد آزادانہ طور پر کنٹرول شدہ زون (4 سے 8)۔
یہ یکسانیت دیوار کی مستقل موٹائی کو برقرار رکھنے کے لئے بہت ضروری ہے ، جس کی صنعت کے معیارات کو دباؤ کے لئے برائے نام وضاحتوں کے 5 ٪ کے اندر ہونا ضروری ہے۔ ڈائی ہیڈ کے اندر درجہ حرارت کا انتظام PID کنٹرول سسٹم کے لئے رائے فراہم کرنے والے صحت سے متعلق تھرموکوپلس کا استعمال کرتا ہے جو ± 0.5 ڈگری کے اندر استحکام کو برقرار رکھتا ہے۔ پلاسٹک ٹیوب اخراج کا عمل اس تھرمل صحت سے زیادہ انحصار کرتا ہے تاکہ پگھلنے کے مناسب بہاؤ کی خصوصیات کو یقینی بنایا جاسکے اور انحطاط کو روکا جاسکے۔

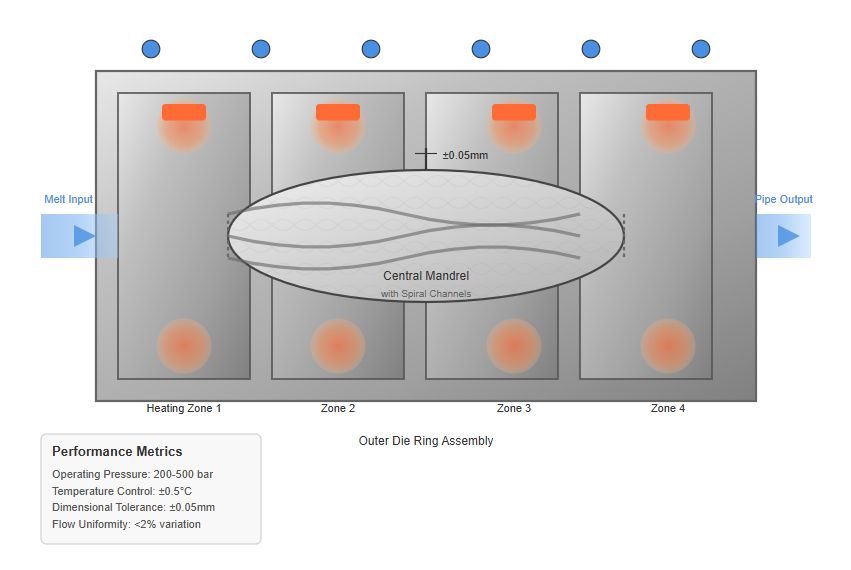

ڈائی ہیڈ کراس - سیکشن
پگھلا ہوا پلاسٹک کو پائپوں میں تشکیل دینے کے لئے ہم آہنگی میں کام کرنے والے صحت سے متعلق اجزاء
کارکردگی میٹرکس
آپریٹنگ پریشر 200-500 بار
درجہ حرارت کنٹرول ± 0.5 ڈگری
جہتی رواداری ± 0.05 ملی میٹر
بہاؤ یکسانیت<2% variation
انشانکن اور سائز کا سامان: جہتی فضیلت کا حصول
انشانکن یونٹ ، یا سائزنگ کا سامان ، فوری طور پر پلاسٹک کے پائپ اخراج مشین کی تشکیل میں ڈائی ہیڈ کی پیروی کرتا ہے۔ یہ جزو یقینی بناتا ہے کہ نیا تشکیل دیا ہوا پائپ اپنے مطلوبہ طول و عرض کو برقرار رکھتا ہے کیونکہ یہ پگھلا ہوا سے ٹھوس حالت میں منتقل ہوتا ہے۔ انشانکن عمل عام طور پر پائپ قطر اور دیوار کی موٹائی پر منحصر ہوتا ہے ، پروڈکشن لائن کے پہلے 500-2000 ملی میٹر کے اندر ہوتا ہے۔
ویکیوم انشانکن ٹینک
عین مطابق جہتی کنٹرول کے حصول کے لئے انڈسٹری کا معیار ، منفی دباؤ کا اطلاق جب بھی - پر صحت سے متعلق - مشینی انشانکن آستینوں کے خلاف ہے۔
آستینوں میں 0.15 سے نیچے رگڑ کے گتانکوں کو کم سے کم کرنے کے لئے سطح کے خصوصی علاج کی خصوصیات ہیں ، جس میں پانی کی گردش کے نظام زیادہ سے زیادہ درجہ حرارت کو برقرار رکھتے ہیں۔
بیرونی انشانکن نظام
ضرورت سے زیادہ تناؤ کو دلانے کے بغیر حتمی جہتوں کو حاصل کرنے کے لئے کمپریسڈ ہوا کا استعمال کرتے ہوئے ، 400 ملی میٹر سے زیادہ کے بڑے قطر کے پائپوں کے لئے۔
یہ سسٹم متعدد انشانکن اسٹیشنوں کو شامل کرتے ہیں ، ہر ایک جہتی درستگی کو یقینی بنانے کے لئے 0.5-1.0 ٪ کی اضافی سائز میں کمی فراہم کرتا ہے۔
جہتی کنٹرول کے معیارات
اوولائزیشن کو روکنے کے لئے مینوفیکچرنگ کے عمل کے اخراج کے پیرامیٹرز کو احتیاط سے متوازن ہونا چاہئے ، جس کی صنعت کے معیار مخصوص رواداری تک محدود ہیں:
پریشر پائپ
ovalization 3 than سے بھی کم تک محدود ہے
غیر - دباؤ کی ایپلی کیشنز
ovalization 5 than سے بھی کم تک محدود ہے
کولنگ سسٹم: معیار کے لئے تھرمل مینجمنٹ
پلاسٹک پائپ ایکسٹروژن مشین میں کولنگ سسٹم کل لائن کی لمبائی کے تقریبا 30 30-40 ٪ کی نمائندگی کرتا ہے اور پیداوار کی رفتار اور مصنوعات کے معیار کے تعین میں اہم کردار ادا کرتا ہے۔ جہتی استحکام کو برقرار رکھنے اور حتمی مصنوع میں مطلوبہ مکینیکل خصوصیات کے حصول کے لئے موثر گرمی کو ہٹانا ضروری ہے۔
پرائمری کولنگ سسٹم
پرائمری کولنگ پائپ کے طول و عرض اور پیداوار کی رفتار پر منحصر ہے ، اسپرے ٹینکوں یا وسرجن کے حماموں کے ذریعے ہوتی ہے۔ پانی کے درجہ حرارت پر قابو پانے کے نظام ± 1 ڈگری کے اندر مستقل درجہ حرارت برقرار رکھتے ہیں ، عام طور پر 15 ڈگری اور 25 ڈگری کے درمیان کام کرتے ہیں۔
اندرونی دباؤ کو روکنے کے لئے ٹھنڈک کی شرح کو احتیاط سے کنٹرول کرنا چاہئے۔ نیم - کرسٹل پولیمر میں یکساں کرسٹاللٹی کو یقینی بنانے کے لئے زیادہ سے زیادہ کولنگ گریڈینٹس موٹی - دیوار والے پائپوں کے لئے 15 ڈگری سے 30 ڈگری فی میٹر تک ہیں۔
ثانوی کولنگ زون
سیکنڈری کولنگ زون استحکام کے عمل کو مکمل کرنے کے لئے جبری ہوائی جہاز یا اضافی پانی کے حماموں کا استعمال کرتے ہیں۔ ایئر کولنگ سیکشن اعلی - حجم کے شائقین کو 5،000 سے 15،000 m³/گھنٹہ کی ہوا کے بہاؤ کی شرح پیدا کرنے والے حجم کے شائقین کو ملازمت دیتے ہیں ، جس سے پلنگ یونٹ میں داخل ہونے سے پہلے پائپ سطح کا درجہ حرارت 5 ڈگری کے اندر اندر ہوتا ہے۔
تجارتی رفتار پر کام کرنے والی پیداوار لائنوں کے لئے عام طور پر ٹھنڈک کی گنجائش 250 سے 1،500 کلو واٹ تک ہوتی ہے ، جس میں توانائی کی بازیابی کے نظام میں 20-30 فیصد تک مجموعی کارکردگی کو بہتر بنانے کے لئے تیزی سے نافذ کیا جاتا ہے۔

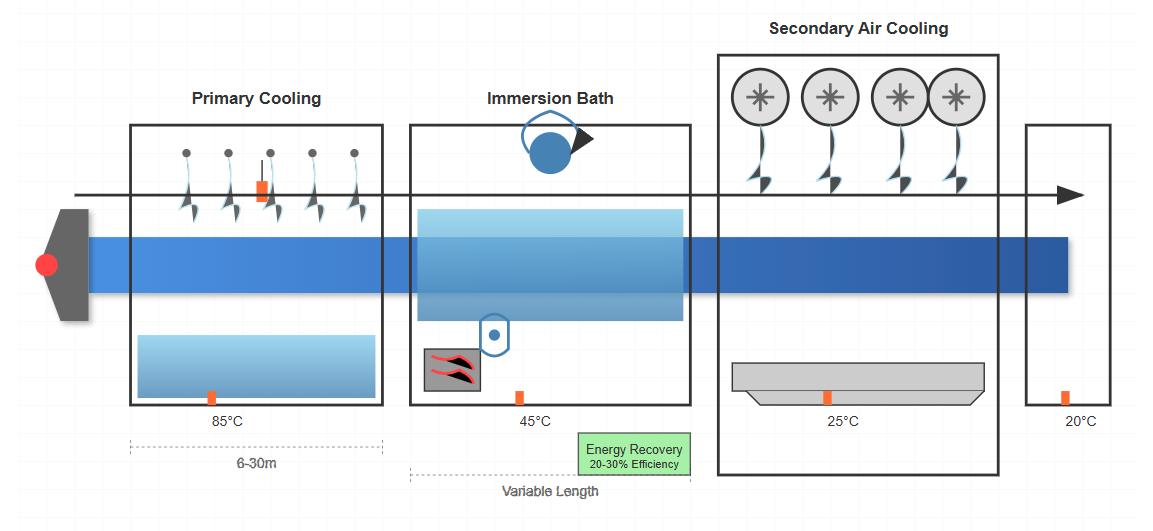

کولنگ سسٹم کی تشکیل
جدید کولنگ سسٹم پانی کے حماموں اور ہوا کی ٹھنڈک کو یکجا کرتے ہیں تاکہ باہر پلاسٹک کے پائپوں کے استحکام کے عمل کو عین مطابق کنٹرول کیا جاسکے۔
کنٹرول شدہ ٹھنڈک داخلی دباؤ کو روکتی ہے اور یکساں مادی خصوصیات کو یقینی بناتی ہے
تحقیق کی بصیرت
"کولنگ ریٹ ایکسٹرمو پلاسٹک پائپوں کی شکل اور میکانکی خصوصیات کو نمایاں طور پر متاثر کرتی ہے ، جس میں 50 ڈگری /منٹ سے زیادہ تیز رفتار ٹھنڈک کی شرحوں کے ساتھ پولیٹین پائپوں میں ممکنہ طور پر کرسٹاللٹی کو 15 فیصد تک کم کیا جاتا ہے ، اس طرح لمبی - اصطلاح کی کارکردگی کی خصوصیات کو متاثر کرتا ہے"۔
شمٹ ایٹ ال۔ ، 2023 ،پولیمر انجینئرنگ کا جرنل
doi: 10.1515/polyeng-2023-0156
ہال - آف یونٹ: صحت سے متعلق موشن کنٹرول

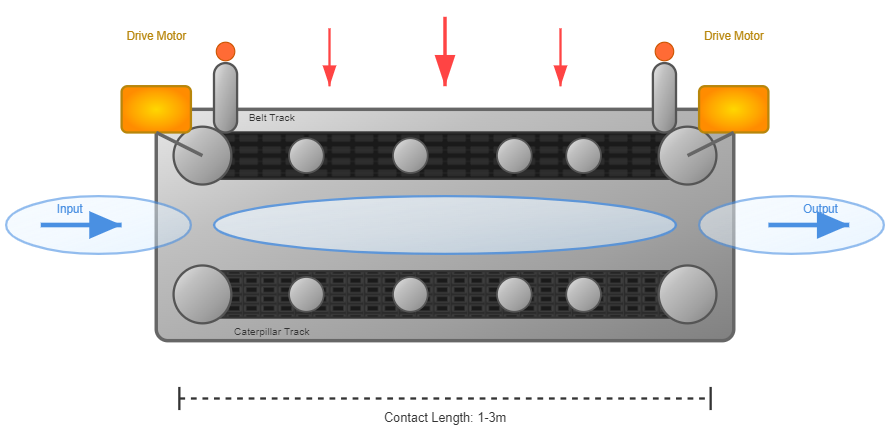

ہال - آف ٹکنالوجی
ہول - آف یا پلنگ یونٹ پورے پلاسٹک پائپ ایکسٹروژن مشین سسٹم کے ذریعے پائپ کھینچنے کے لئے ضروری محرک قوت مہیا کرتا ہے۔ عین مطابق رفتار کنٹرول کو برقرار رکھتے ہوئے اس جزو کو لازمی طور پر کھینچنے والی قوت فراہم کرنا ہوگی۔
جدید دور - آف یونٹ بیلٹ یا کیٹرپلر ٹریک ڈیزائنوں کو ملازمت دیتے ہیں ، جس میں رابطے کی لمبائی 1 سے 3 میٹر تک ہوتی ہے تاکہ پلنگ فورسز کو یکساں طور پر تقسیم کیا جاسکے۔
اسپیڈ کنٹرول
انکوڈر آراء کے ساتھ سروو موٹر ڈرائیوز کے ذریعہ ± 0.1 ٪ کی اسپیڈ کنٹرول کی درستگی حاصل کی جاتی ہے۔
ممکنہ طور پر دیوار کی موٹائی میں 2-3 ٪ کی تبدیلی کا سبب صرف 1 ٪ کی تیز رفتار تغیرات۔
درجہ حرارت کی نگرانی
اورکت سینسر ہاؤل - آف یونٹ میں داخل ہونے سے پہلے سطح کے درجہ حرارت کی مستقل نگرانی کرتے ہیں۔
عام طور پر پیویسی کے لئے 60 ڈگری سے کم درجہ حرارت اور پولیولیفنس کے لئے 50 ڈگری کی ضرورت ہوتی ہے۔
دباؤ دباؤ انشانکن
مناسب گرفت کو یقینی بنانے کے دوران پائپ کی خرابی کو روکنے کے لئے ہال {{0} off آف یونٹوں کے ذریعہ لگائے جانے والے رابطے کے دباؤ کو احتیاط سے کیلیبریٹ کرنا چاہئے۔ عام رابطے کے دباؤ 0.05 سے 0.3 N/ملی میٹر تک ہوتے ہیں ، جو پائپ درجہ حرارت اور دیوار کی موٹائی کی بنیاد پر ایڈجسٹ ہوتے ہیں۔
جدید نظام پائپ قطر کی تبدیلیوں پر مبنی خودکار دباؤ ایڈجسٹمنٹ کو شامل کرتے ہیں ، پائپ کی سطح کو نشان زد کیے بغیر زیادہ سے زیادہ گرفت کو برقرار رکھتے ہیں۔ کھینچنے کی رفتار براہ راست اخراج شدہ پروفائلز کے حتمی جہتوں کو متاثر کرتی ہے ، جس میں قطعی کنٹرول مصنوعات کے معیار کے لئے ضروری ہے۔
نظام کے فوائد سے دور -
یکساں قوت
ٹھنڈک کے دوران پائپ مسخ کو روکتا ہے
عین مطابق رفتار
دیوار کی مستقل موٹائی کو برقرار رکھتا ہے
انکولی کنٹرول
مختلف پیداوار کے حالات میں ایڈجسٹ کریں
کاٹنے کا سامان: صحت سے متعلق ختم
کاٹنے کا نظام پلاسٹک پائپ ایکسٹروژن مشین اسمبلی میں حتمی تنقیدی جزو کی نمائندگی کرتا ہے ، جو مناسب شمولیت اور تنصیب کے لئے ضروری صاف ، کھڑے کٹوتیوں کو برقرار رکھتے ہوئے لمبائی کی عین مطابق وضاحتوں پر پائپ تیار کرنے کا ذمہ دار ہے۔

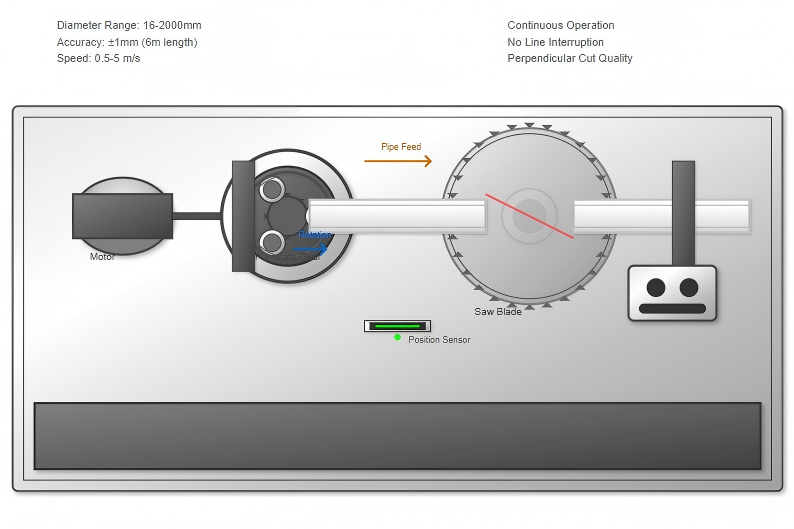

سیاروں کی آری
مسلسل پیداوار کے لئے صنعت کا معیار ، 16 ملی میٹر سے 2000 ملی میٹر قطر میں پائپوں کو کاٹنے کے قابل ہے۔
6 میٹر تک لمبائی کے لئے mm 1 ملی میٹر کی درستگی کاٹنے
0.5 سے 5 میٹر فی سیکنڈ تک رفتار
لائن مداخلت کے بغیر مسلسل آپریشن

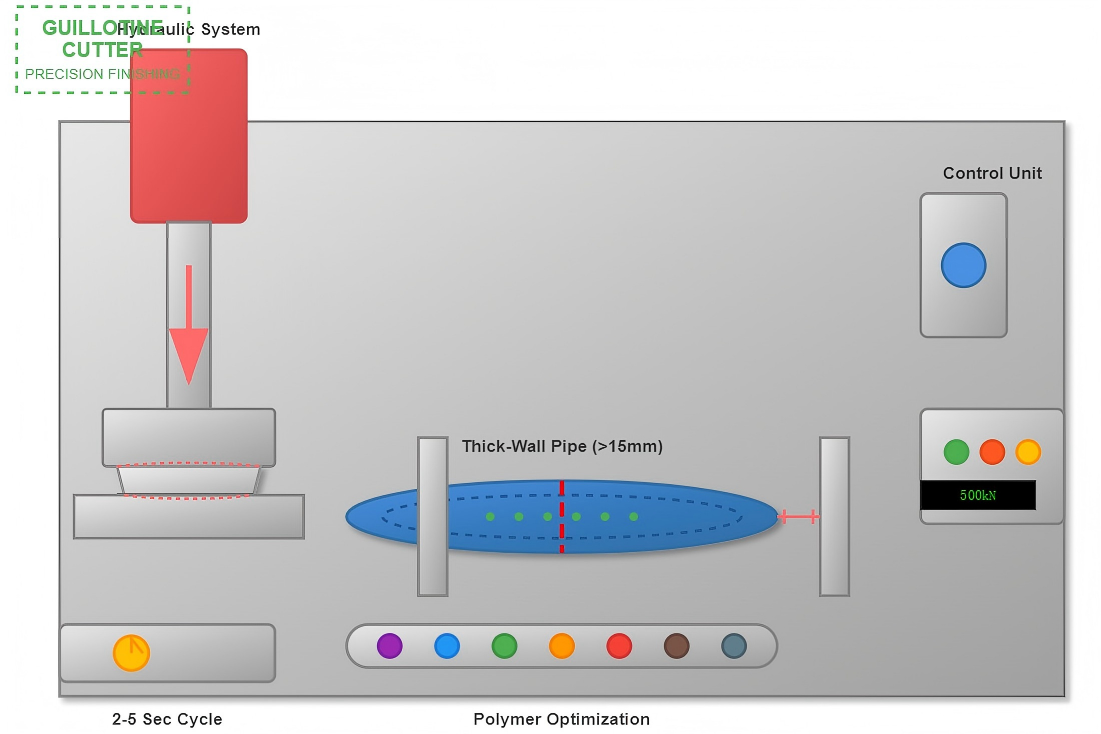

گیلوٹین کٹر
15 ملی میٹر دیوار کی موٹائی سے زیادہ موٹی - دیوار والے پائپوں کے لئے اعلی کٹ کا معیار فراہم کریں۔
500KN تک کاٹنے کی قوتیں
2-5 سیکنڈ میں تکمیل کاٹ دیں
مختلف پولیمر کے لئے بلیڈ جیومیٹری کو بہتر بنایا گیا

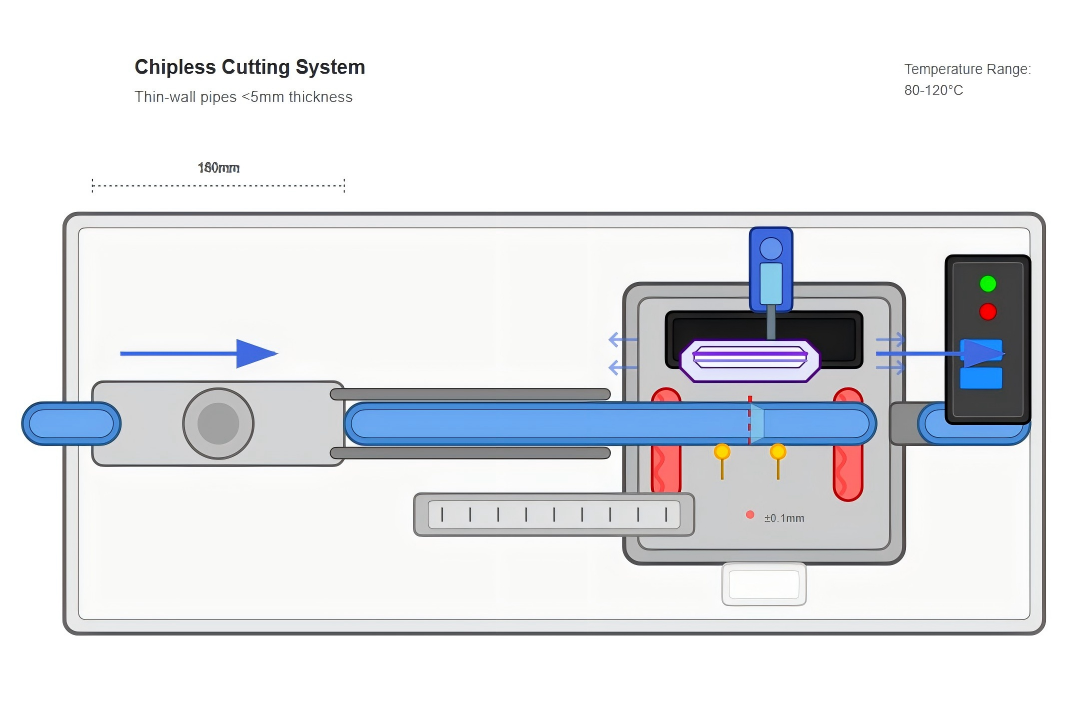

Chipless کاٹنے
5 ملی میٹر موٹائی کے تحت پتلی - دیواروں کے پائپوں کے لئے خصوصی بلیڈ ڈیزائن ، جس سے کوئی فضلہ مواد پیدا نہیں ہوتا ہے۔
ساکٹ فیوژن کے لئے موزوں بیولڈ کناروں کو تخلیق کرتا ہے
80-120 ڈگری تک مقامی حرارتی نظام کی حوصلہ افزائی کرتا ہے
مواد کو تھرمل نقصان کو روکتا ہے

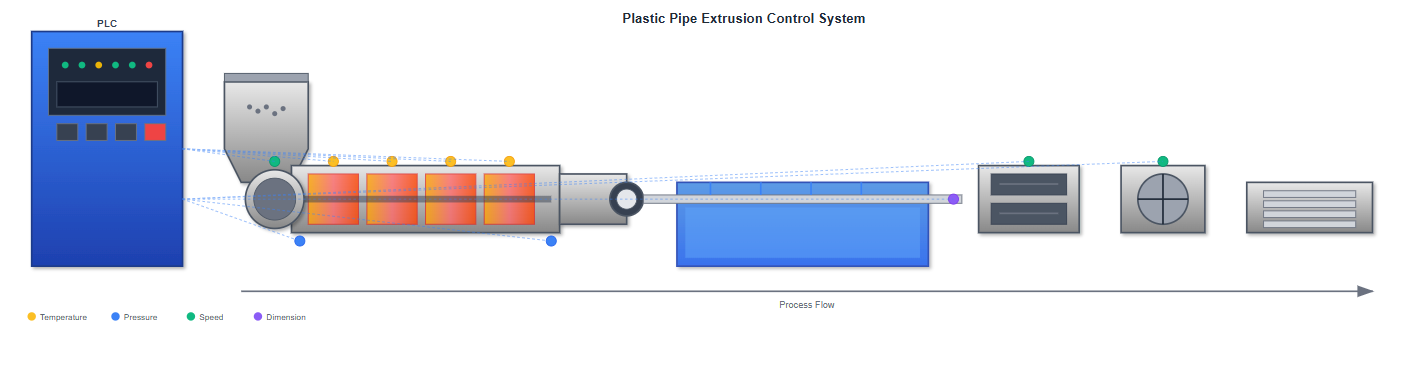

انضمام اور کنٹرول سسٹم
جدید پلاسٹک پائپ ایکسٹروژن مشین تنصیبات میں نفیس کنٹرول سسٹم شامل ہیں جو زیادہ سے زیادہ کارکردگی کے لئے تمام اجزاء کو مربوط کرتے ہیں۔ پروگرام کے قابل منطق کنٹرولرز (PLCs) عام تنصیبات میں 200 سے زیادہ انفرادی کنٹرول لوپ کا انتظام کرتے ہیں ، جس میں درجہ حرارت ، دباؤ ، رفتار ، اور اصلی - وقت میں درجہ حرارت ، دباؤ ، رفتار اور طول و عرض سمیت پیرامیٹرز کی نگرانی ہوتی ہے۔
انسانی - مشین انٹرفیس
HMIs آپریٹرز کو تمام عمل کے پیرامیٹرز کی جامع تصور فراہم کرتے ہیں ، جس میں ڈیٹا لاگنگ سسٹم 1-10 سیکنڈ کے وقفوں پر پروڈکشن میٹرکس کی ریکارڈنگ کرتے ہیں۔ شماریاتی عمل کنٹرول (ایس پی سی) الگورتھم پیداوار کے اعداد و شمار کا مستقل تجزیہ کرتے ہیں ، اور ایسے رجحانات کی نشاندہی کرتے ہیں جو مصنوعات کے معیار کو متاثر کرنے سے پہلے ترقی پذیر مسائل کی نشاندہی کرسکتے ہیں۔ یہ سسٹم عام طور پر دستی طور پر کنٹرول لائنوں کے مقابلے میں سکریپ کی شرحوں کو 15-25 فیصد تک کم کرتے ہیں جبکہ مجموعی طور پر سامان کی تاثیر (OEE) کو 85 ٪ سے زیادہ کی سطح تک بہتر کرتے ہیں۔
کوالٹی اشورینس اور جانچ
جدید پلاسٹک پائپ ایکسٹروژن مشین کی تشکیل میں ضم شدہ کوالٹی کنٹرول سسٹم کو یقینی بناتا ہے کہ مصنوعات کی صنعت کے سخت معیارات کو پورا کیا جائے۔ آن لائن پیمائش کے نظام جو لیزر مثلث یا الٹراسونک ٹکنالوجی کا استعمال کرتے ہیں وہ دیوار کی موٹائی اور قطر کو ± 0.01 ملی میٹر کی درستگی کے ساتھ مسلسل نگرانی کرتے ہیں ، جس سے پورے پائپ کے فریم کو 1000 بار فی سیکنڈ تک اسکین کیا جاتا ہے۔
خودکار آراء کنٹرول
خود کار طریقے سے آراء پر قابو پانے کے نظام جہتی پیمائش پر مبنی وقت میں اخراج کے پیرامیٹرز کو حقیقی - میں ایڈجسٹ کرتے ہیں ، آپریٹر کی مداخلت کے بغیر رواداری کو برقرار رکھتے ہیں۔ یہ نظام عام طور پر دستی کنٹرول کے طریقوں کے مقابلے میں جہتی تغیر کو 30-50 ٪ تک کم کرتے ہیں۔
بند - لوپ کنٹرول
مسلسل پیمائش → تجزیہ → پیرامیٹر ایڈجسٹمنٹ سائیکل مستقل معیار کو یقینی بناتا ہے
وژن معائنہ کے نظام
وژن سسٹم 10 میٹر فی سیکنڈ سے زیادہ کی شرحوں پر سطح کے معیار کا معائنہ کرتے ہیں ، جس میں 0.1 ملی میٹر سے کم نقائص کا پتہ لگاتا ہے اور خود بخود نان - کے مطابق حصوں کو نشان زد کرنا یا مسترد کرنا۔
سطح کی خرابی کا پتہ لگانے (خروںچ ، گڈڑیاں ، رنگین)
مناسب شمولیت کے لئے کنارے کے معیار کی توثیق
پیداوار میں رنگین مستقل مزاجی کی نگرانی
بارکوڈ/کیو آر کوڈ پڑھنا اور توثیق
جہتی پیمائش کی ٹیکنالوجیز
لیزر مثلث
پائپ کے طول و عرض کی پیمائش کے لئے لیزر بیموں کا استعمال ± 0.01 ملی میٹر کی درستگی کے ساتھ کرتا ہے ، جس میں پورے فریم کے گرد 1000 بار فی سیکنڈ اسکین ہوتا ہے۔
الٹراسونک ٹیسٹنگ
داخلی تضادات کا پتہ لگانے کے لئے مثالی ، پوری کراس -} سیکشن کے ذریعے دیوار کی موٹائی کی پیمائش کرنے کے لئے صوتی لہروں کا استعمال کرتا ہے۔
آپٹیکل پروفائلنگ
یہاں تک کہ چھوٹی چھوٹی بے ضابطگیوں کا پتہ لگانے کے لئے پائپ سطح کا ایک مکمل 3D پروفائل تشکیل دیتا ہے۔
معیار میں بہتری کی پیمائش
صنعت کے معیارات کی تعمیل
جدید کوالٹی اشورینس سسٹم بین الاقوامی معیارات کی تعمیل کو یقینی بناتے ہیں جن میں آئی ایس او 4427 ، ASTM D1785 ، اور EN 1452 شامل ہیں۔
آئی ایس او 4427ASTM D1785EN 1452DIN 8077AS/NZS 4130
