جیٹ پیٹرن (سرپینٹائن پیٹرن) اور ان کے حل

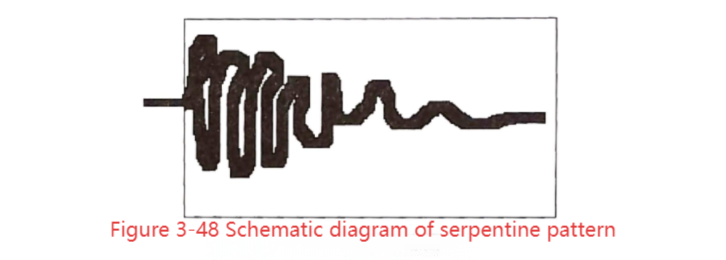

انجیکشن مولڈنگ کے دوران، اگر گیٹ پر پگھلنے کی انجیکشن کی رفتار بہت تیز ہے تو ، ایک سانپ - شکل کا نمونہ پلاسٹک کے حصے (سائیڈ گیٹ کے سامنے) کی سطح پر تیار کیا جائے گا۔ تشکیل کا اصول شکل 3-48 میں دکھایا گیا ہے ، اور مخصوص مصنوعات کو اعداد و شمار 3-49 میں دکھایا گیا ہے۔

سانپ - جیسے نمونے اکثر ظاہر ہوتے ہیں جب سڑنا ایک سائیڈ گیٹ استعمال کرتا ہے۔ جب پگھلا ہوا پلاسٹک تیز رفتار سے تنگ علاقوں جیسے نوزلز ، رنرز اور گیٹس کے ذریعے بہتا ہے تو ، یہ اچانک نسبتا wide وسیع ، کھلے علاقے میں داخل ہوتا ہے۔ اس کے بعد پگھلا ہوا مواد ایک سانپ کی طرح بہاؤ کی سمت کے ساتھ ساتھ رہتا ہے ، سڑنا کی سطح کے ساتھ رابطے پر تیزی سے ٹھنڈا ہوتا ہے ، جیسا کہ شکل 3 - 51 میں دکھایا گیا ہے۔ کیونکہ مادے کا یہ حصہ اس کے بعد رال کے ساتھ مؤثر طریقے سے فیوز نہیں ہوسکتا ہے ، اس کے بعد گہا میں داخل ہوتا ہے ، اس کی مصنوعات پر نمایاں نمونے بنتے ہیں۔ مخصوص شرائط کے تحت ، پگھل ابتدائی طور پر نسبتا low کم درجہ حرارت پر نوزل ​​سے باہر نکل جاتا ہے۔ گہا کی سطح سے رابطہ کرنے سے پہلے ، پگھل واسکاسیٹی بہت زیادہ ہوجاتی ہے ، جس کے نتیجے میں ایک سانپ - جیسے بہاؤ ہوتا ہے۔ چونکہ گرم پگھلنے سے گہا میں داخل ہوتا رہتا ہے ، ابتدائی پگھلنے کو سڑنا میں گہرائی میں مجبور کیا جاتا ہے ، جس سے مذکورہ بالا سانپ کی طرح کا نمونہ رہ جاتا ہے۔

شکل 3-51 سانپ کا نمونہ مولڈ فلو تخروپن کے ذریعہ تیار کیا گیا ہے

پلاسٹک کے پرزوں پر ناگ کے نمونوں کی وجوہات اور حل نیچے دیئے گئے جدول میں دکھائے گئے ہیں۔

شیر کی پٹی اور حل

ٹائیگر - جلد کا نمونہ پلاسٹک کے بڑے حصوں پر ٹائیگر کی جلد کی طرح کی خرابی سے مراد ہے۔ یہ عام طور پر ڈیش بورڈز ، بمپرز ، دروازے کے پینل ، اور دوسرے بڑے - علاقے کے پلاسٹک کے پرزے لمبے بہاؤ والے راستوں پر پایا جاتا ہے۔ اسے ٹائیگر - جلد کے مقامات کے نام سے بھی جانا جاتا ہے ، جیسا کہ شکل 3-53 میں دکھایا گیا ہے۔

پولیمر مواد ویسکوئلاسٹک ہیں۔ جب دباؤ جاری ہوتا ہے تو وہ دباؤ میں سکڑ جاتے ہیں اور اپنا اصل حجم دوبارہ حاصل کرنے پر وسعت دیتے ہیں۔ جب پولیمر پگھل ایک مرنے کے ذریعے نکالا جاتا ہے تو ، ایکسٹروڈیٹ کا کراس - سیکشنل ایریا ڈائی ایگزٹ کراس - سیکشنل ایریا سے بڑا ہوتا ہے۔

اس رجحان کو ڈائی توسیع کہا جاتا ہے۔ اس کا سب سے پہلے امریکی ماہر حیاتیات بارس نے 1893 میں دیکھا تھا ، لہذا اس کا نام "بارس اثر" ہے۔

انجیکشن مولڈنگ کے دوران ، جب پلاسٹک پگھل ایک چھوٹے سے دروازے سے گزرتا ہے تو ، اس کا گیٹ پر نمایاں مزاحمت کا سامنا ہوتا ہے ، جس سے رنر میں کافی مقدار میں سکڑ جاتا ہے۔ ایک بار جب یہ گیٹ سے گزرتا ہے تو ، یہ فوری طور پر پھیل جاتا ہے ، جس کے نتیجے میں پگھلنے والے بہاؤ کے ساتھ ساتھ توسیع چھلانگ لگ جاتی ہے ، جو شیر - جلد کی نمونہ کے طور پر ظاہر ہوتا ہے۔

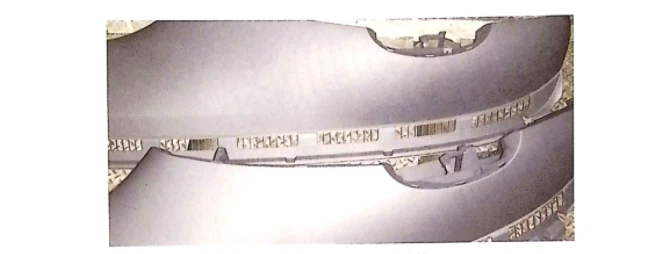

ٹائیگر - پلاسٹک کے حصے پر جلد کا نمونہ (شکل 3-53)

اسی طرح ، پگھلنے کے بہاؤ کے دوران ، اگر یہ حصہ پتلا ہوتا ہے تو ، گہا کی کلیئرنس چھوٹی ہوتی ہے ، اور سڑنا کا درجہ حرارت کم ہوتا ہے ، حصے کا ڈھانچہ بہاؤ میں دشواریوں یا ضرورت سے زیادہ لمبے بہاؤ کا راستہ پیدا کرسکتا ہے ، جس کی وجہ سے پگھل محاذ پر مزاحمت میں اضافہ ہوتا ہے۔ اس کے نتیجے میں پگھلنے کے بہاؤ کی ایک اہم سست روی یا جمود کا نتیجہ ہوتا ہے ، جس سے بھرے ہوئے علاقے میں چمکدار چمک اٹھنے کا سبب بنتا ہے۔ تاہم ، جیسے جیسے گرم پگھل گیٹ سے بہتا رہتا ہے ، ربڑ کا نظام جذب ہوتا ہے اور توانائی کو ذخیرہ کرتا ہے۔ جب توانائی کسی خاص سطح پر جمع ہوجاتی ہے تو ، یہ پگھل محاذ پر مزاحمت پر قابو پاتا ہے ، جس کی وجہ سے پگھل تیزی سے پھیل جاتا ہے اور آگے بڑھتا ہے۔ اس کے بعد نئے بھرے ہوئے علاقے میں ایک بہتر ٹیکہ ہوگا۔

پلاسٹک میں جتنا زیادہ ربڑ کا elastomer ، اس رجحان کا امکان اتنا ہی زیادہ ہوتا ہے۔ ناقص سختی کے ساتھ مواد شاذ و نادر ہی ٹائیگر کی نمائش کرتا ہے - پٹی کے نمونے۔ مثال کے طور پر ، تقویت یافتہ مواد ، غیر - سخت نایلان ، اور پی بی ٹی شاذ و نادر ہی ٹائیگر کو دکھاتے ہیں - دھاری کے نمونوں کے دوران ، جبکہ شامل EPDM ، POE ، یا دوسرے ربڑ کے اجزاء والے ABS ، HIPs ، اور پی پی مواد شیر -}}}}}}}}}}}}

چترا 3-54 میں شیر کی پٹیوں کی تشکیل کے طریقہ کار کی عکاسی کرنے والا ایک اسکیمیٹک آریھ دکھایا گیا ہے۔

شیر کو ختم کرنا یا کم کرنا - جلد کے نمونے میں بنیادی طور پر مولڈنگ کے عمل کو حل کرنا شامل ہوتا ہے ، جیسے مادی درجہ حرارت میں اضافہ کرنا ، سڑنا کے درجہ حرارت میں اضافہ کرنا ، اور انجیکشن کی شرح کو کم کرنا۔
